Tracciamento Muri CPM

Guida nel disegno dei muri a due linee correggendo automaticamente le imprecisioni della nuvola di punti, garantendo parallelismo tra le facce, allineamento agli assi del progetto e arrotondamento dello spessore. Include la chiusura automatica dei giunti con i muri vicini.

A cosa serve

La nuvola di punti restituisce la geometria reale dell'edificio, che per definizione non è mai perfettamente retta: i muri hanno piccole irregolarità, la scansione introduce rumore, e le pareti non sono mai esattamente ortogonali al decimo di millimetro. Disegnare le linee di un muro semplicemente seguendo i punti della nuvola produce un risultato che graficamente sembra corretto ma non lo è: le facce non sono parallele, i muri non chiudono agli angoli, gli spessori variano millimetro per millimetro.

Il comando CPM corregge tutte queste imprecisioni automaticamente: l'operatore clicca quattro punti approssimativi sul muro (due per faccia) e il comando calcola le linee ottimali rispettando le tolleranze configurate, chiudendo poi automaticamente i giunti con i muri già disegnati nelle vicinanze.

Risultato: prima e dopo

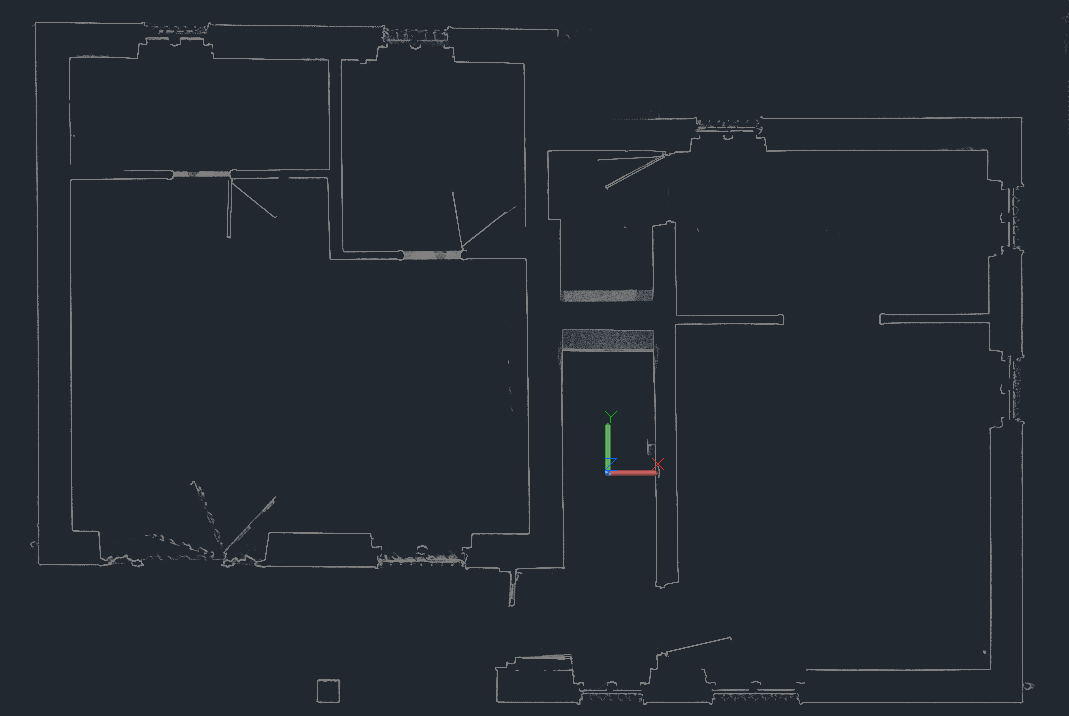

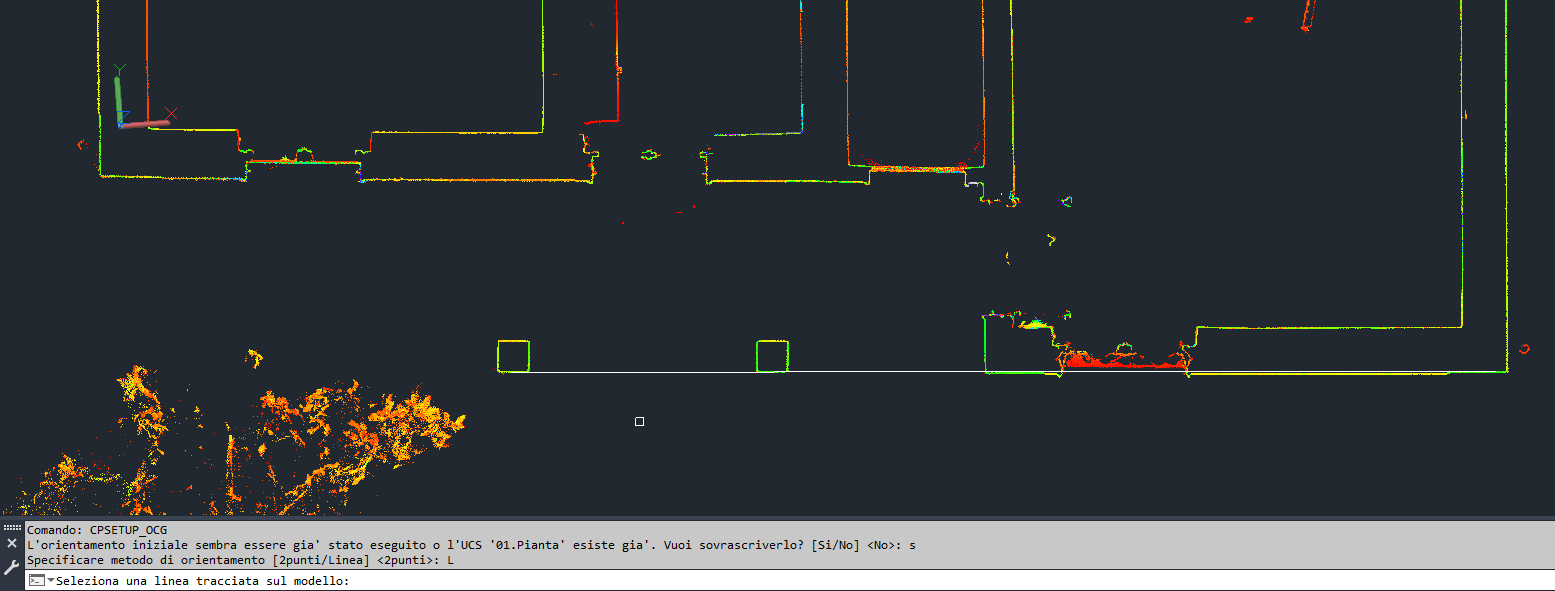

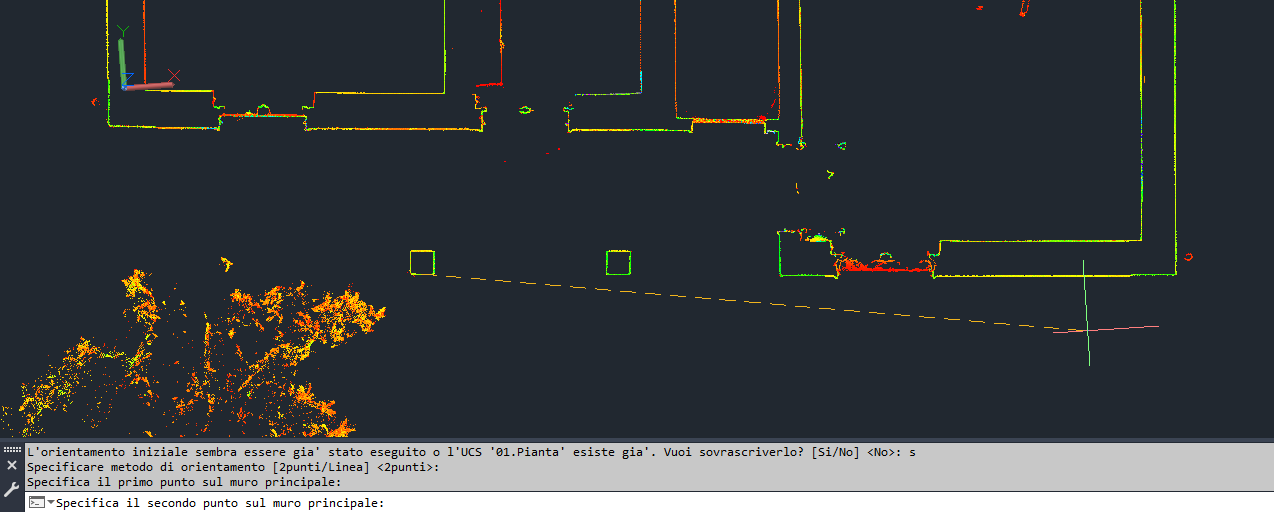

La pianta prima del tracciamento: solo la nuvola di punti, con la geometria dell'edificio visibile ma non ancora tracciata in CAD. L'icona UCS al centro indica che l'orientamento è già stato impostato con CPS.

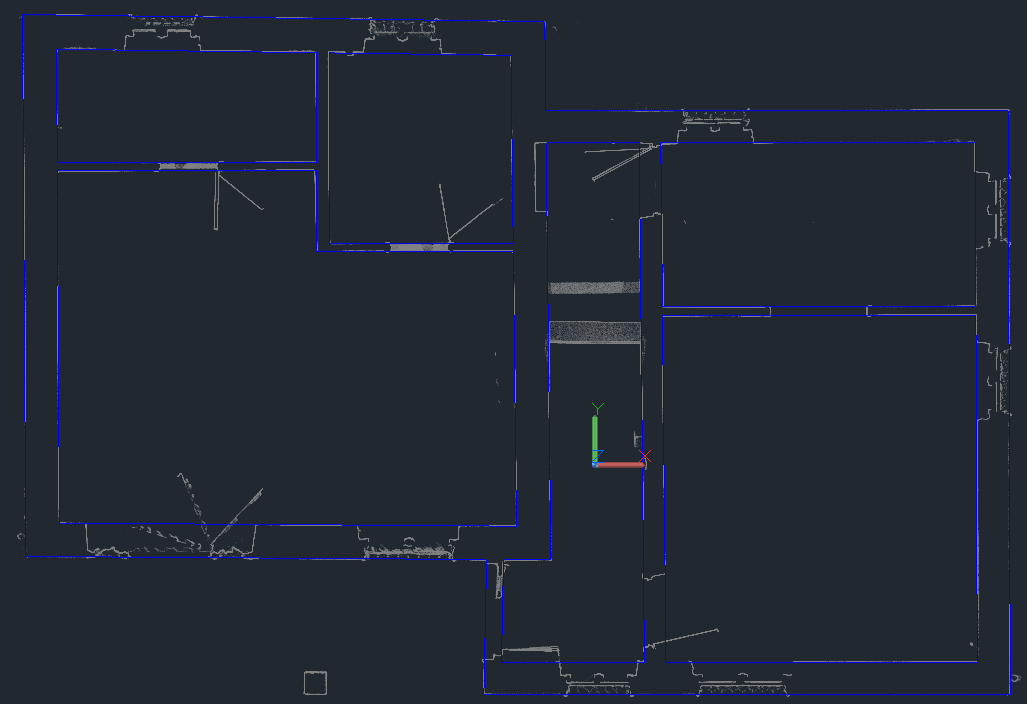

La pianta dopo il tracciamento: le linee blu (layer 0.4) tracciano con precisione tutte le pareti dell'edificio, con giunti chiusi agli angoli e agli innesti. Il tracciamento completo di questa pianta ha richiesto meno di cinque minuti.

Come avviare il comando

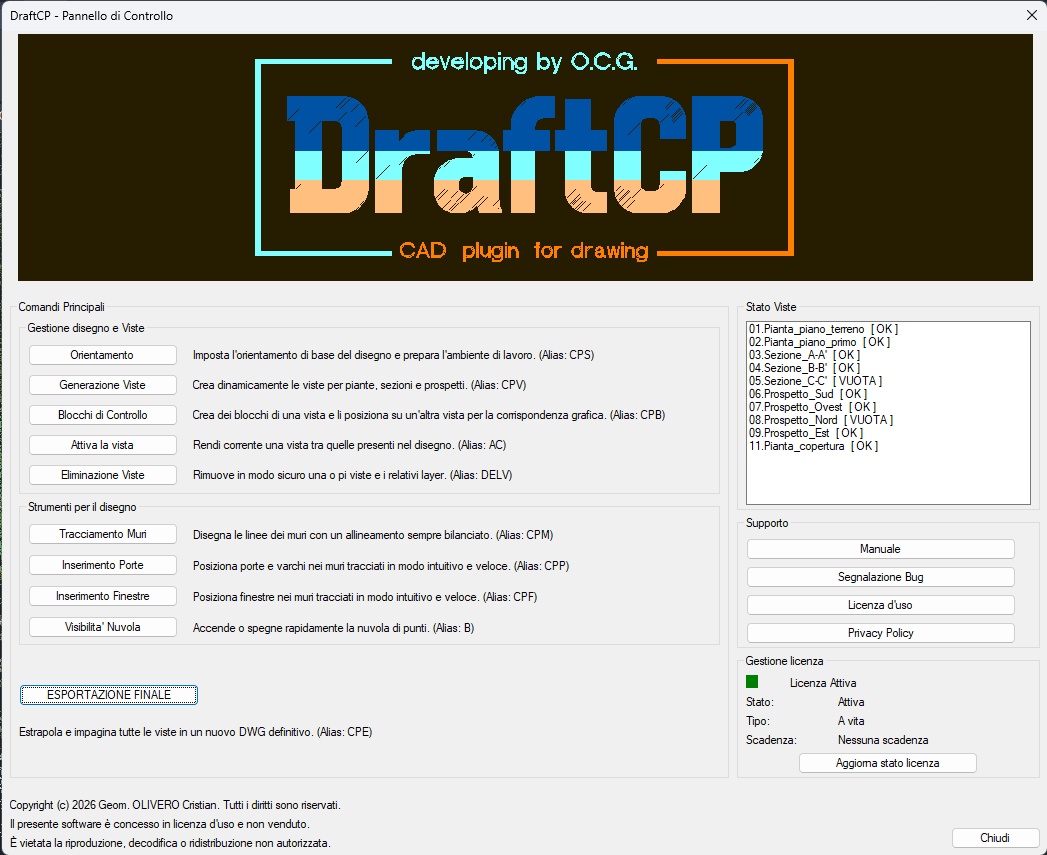

Digitare CPM oppure cliccare Tracciamento Muri nella Dashboard. Il comando si avvia e mostra nella riga di comando un prompt con le tolleranze correnti:

Specifica il 1° punto della faccia 1 [Tolleranza/Uscita] <D=1.0 cm, A=1.5°, S=0.05 cm>:

D = Tolleranza Distanza  ·  A = Tolleranza Angolare  ·  S = Arrotondamento Spessore

Il sistema di tolleranze

Il sistema di rettifica usa tre parametri per decidere come correggere la geometria del muro rispetto ai punti cliccati:

La Soglia di Switch lineare/angolare

Il comando applica un meccanismo intelligente di selezione della tolleranza: sotto una certa lunghezza del muro, usa la tolleranza angolare (più adatta ai tratti corti dove un piccolo errore angolare produce grande errore lineare); sopra quella lunghezza, usa la tolleranza lineare.

Questa soglia viene calcolata automaticamente con la formula:

L = (2 × TolleranzaDistanza) / sin(TolleranzaAngolare)

Il valore calcolato è mostrato in tempo reale nella finestra di impostazione parametri (campo "Soglia Corrente di Cambio Tolleranza") e si aggiorna ogni volta che si modifica uno dei due parametri.

Configurazione dei parametri

Prima di cliccare il primo punto, digitare T per aprire la finestra di impostazione dei parametri:

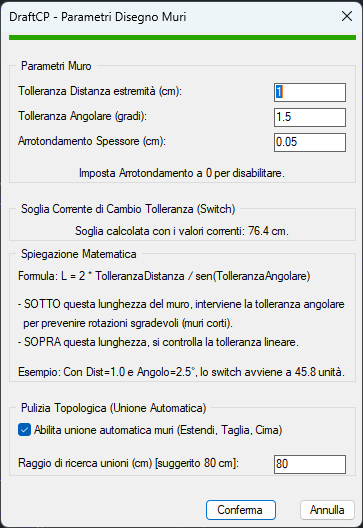

La finestra di configurazione: tolleranza distanza, tolleranza angolare, arrotondamento spessore, la soglia di switch calcolata in tempo reale, e le opzioni per l'unione automatica dei giunti.

I parametri vengono salvati automaticamente nel Registro di Windows e sono mantenuti tra una sessione e l'altra.

Le tre regole di rettifica (in ordine di priorità)

Quando vengono verificati più candidati geometrici per la posizione finale del muro, il sistema li valuta in questo ordine di priorità:

Flusso operativo: i quattro punti

Il comando acquisisce quattro punti e li analizza per identificare autonomamente le due facce del muro. L'ordine di click è completamente libero: l'algoritmo valuta tutte le possibili combinazioni e individua i due lati più lunghi del quadrilatero, che corrispondono alle due facce parallele del muro. Non importa in quale sequenza si clicchino i quattro punti.

1. Digitare CPM o cliccare Tracciamento Muri nella Dashboard. (Opzionale: digitare T per aprire i parametri prima di procedere.)
2. Cliccare un primo punto su uno dei due bordi del muro sulla nuvola.
3. Cliccare un secondo punto — può essere sull'altro bordo o sullo stesso, l'ordine non cambia il risultato.
4. Cliccare un terzo punto su uno dei bordi del muro.
5. Cliccare il quarto punto per completare la selezione. I quattro punti definiscono un quadrilatero; il comando identifica i due lati più lunghi come le due facce del muro.
6. Il sistema disegna due linee verdi provvisorie e chiede conferma: [Si/Ridisegna/Annulla]. Premere Invio (o Spazio) per confermare.
7. Il comando calcola la geometria rettificata, disegna le due linee definitive sul layer attivo e chiude automaticamente i giunti con i muri vicini.
8. Il prompt riparte dal passo 2 per tracciare il muro successivo. Premere Esc per terminare il comando.

Unione automatica dei giunti

Se "Abilita unione automatica muri" è attivo nei parametri, al termine di ogni tratto il comando cerca automaticamente muri già disegnati entro il raggio di ricerca configurato (es. 80 cm) e gestisce la chiusura geometrica del giunto:

Video tutorial

Inserimento Finestre CPF

Inserisce finestre nei muri già tracciati con tre click: due sull'apertura (lato esterno) e uno sulla linea interna del muro. Genera il taglio del muro e disegna automaticamente la geometria completa del serramento — in modalità semplice o complessa con tutti i dettagli costruttivi.

A cosa serve

Dopo aver tracciato i muri con CPM, il passo successivo è inserire le aperture. Il comando CPF esegue questa operazione in modo preciso e parametrico: rileva automaticamente lo spessore del muro dai click dell'operatore, spezza le due linee del muro nell'apertura con il comando Break e disegna la rappresentazione 2D della finestra sul layer serramento corretto.

Le due modalità: Semplice e Complessa

La finestra di dialogo presenta un selettore Semplice / Complessa in alto a destra che cambia la quantità di parametri e di dettagli grafici generati.

Modalità Semplice

Genera una rappresentazione essenziale: le linee di spessore del serramento e la mazzetta (profondità di arretramento). Ideale per una prima restituzione rapida o per finestre standard dove i dettagli costruttivi non sono necessari.

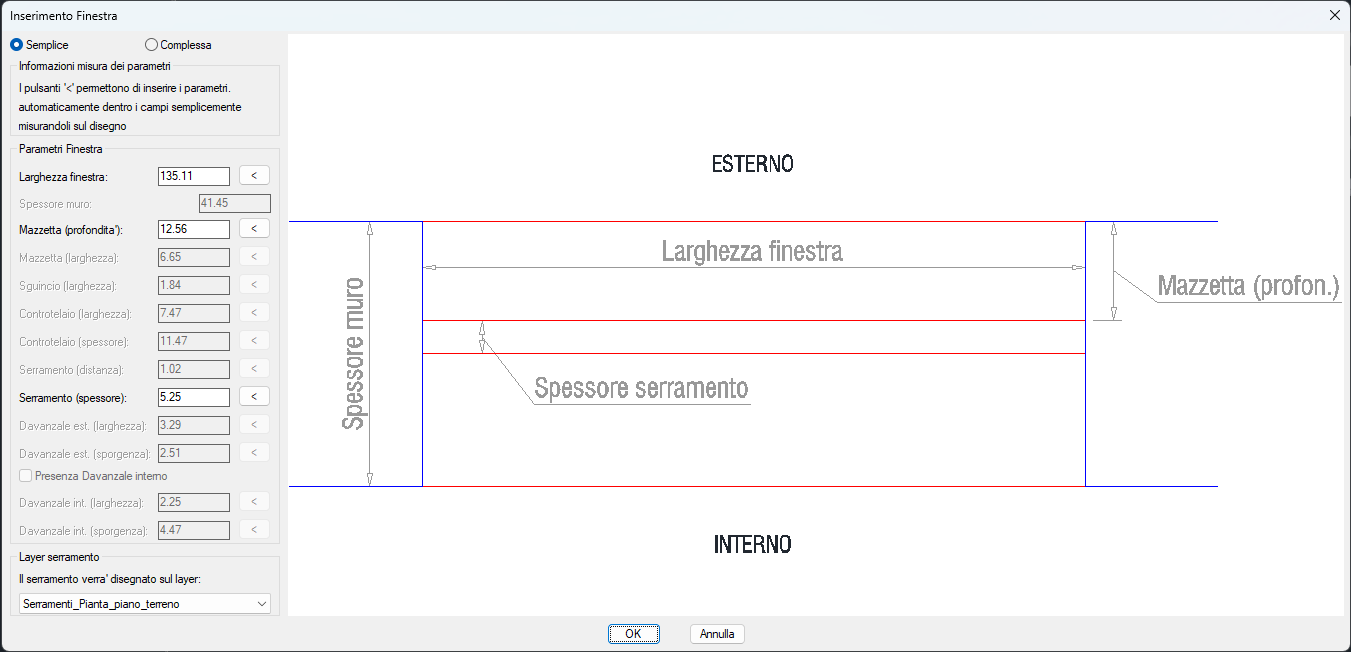

Modalità Semplice: i parametri principali (larghezza, mazzetta, serramento) e l'anteprima grafica aggiornata in tempo reale. Lo spessore muro viene rilevato automaticamente dai click.

Modalità Complessa

Genera la rappresentazione completa con tutti i componenti costruttivi: mazzetta, sguincio, controtelaio, serramento, davanzale esterno e davanzale interno (opzionale). Adatta alla restituzione definitiva da consegnare.

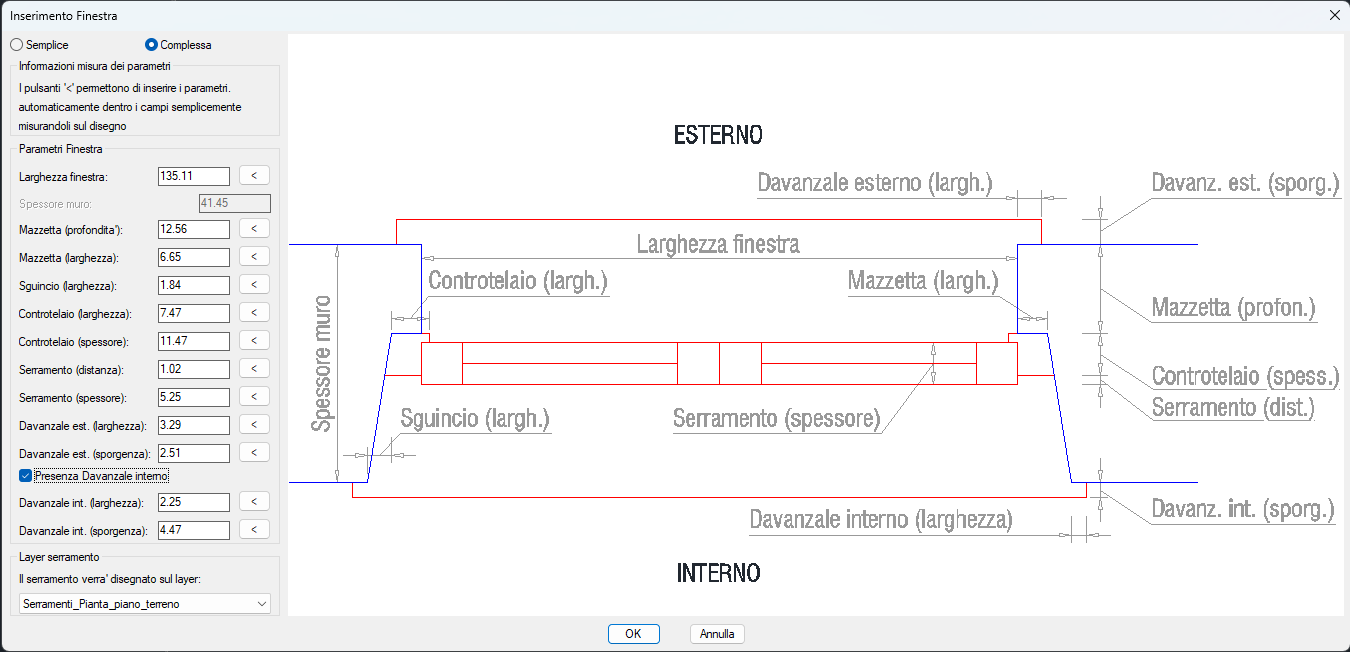

Modalità Complessa: tutti i componenti costruttivi sono configurabili e quotati sull'anteprima. La casella "Presenza Davanzale interno" abilita i campi del davanzale interno.

Il pulsante < — Misurazione sul disegno

Ogni campo numerico ha un pulsante < a fianco. Cliccandolo, la finestra si minimizza temporaneamente e il cursore torna sul disegno: è possibile misurare il valore direttamente sulla nuvola di punti con due click (es. larghezza reale del serramento, profondità della mazzetta). Il valore misurato viene inserito automaticamente nel campo corrispondente e la finestra si riapre.

Flusso operativo: i tre click

Il comando non apre subito la finestra di dialogo: acquisisce prima i tre punti che definiscono geometria e orientamento della finestra, poi presenta i parametri con i valori già calcolati (larghezza rilevata, spessore muro rilevato).

1. Digitare CPF o cliccare Inserimento Finestre nella Dashboard.
2. La riga di comando chiede: Vuoi verificare o modificare i parametri prima di iniziare? [Si/No] <No>:
   • Premere Invio per rispondere No e procedere direttamente (scelta consigliata per gli operatori esperti che hanno già configurato i parametri).
   • Digitare S per aprire subito la finestra parametri e impostare spessore serramento, mazzetta, ecc. prima ancora di cliccare sul muro.
3. Cliccare il primo punto della larghezza (lato esterno del muro): posizionarsi su un bordo dell'apertura, sulla linea esterna del muro. Il click identifica anche la linea esterna del muro e ne rileva il layer.
4. Cliccare il secondo punto della larghezza (sempre sul lato esterno): l'altro bordo dell'apertura sulla stessa linea. La distanza tra i due click diventa la larghezza della finestra.
5. Cliccare un punto sulla linea interna del muro: questo terzo click determina lo spessore del muro (distanza tra lato esterno e lato interno) e il verso di inserimento (da quale lato è l'interno).
6. La riga di comando chiede se reimpostare i parametri. Rispondere Si per aprire la finestra di configurazione oppure No per disegnare immediatamente con i valori correnti.
7. Il comando taglia le due linee del muro nell'apertura e disegna la geometria della finestra sul layer selezionato.

Risultato

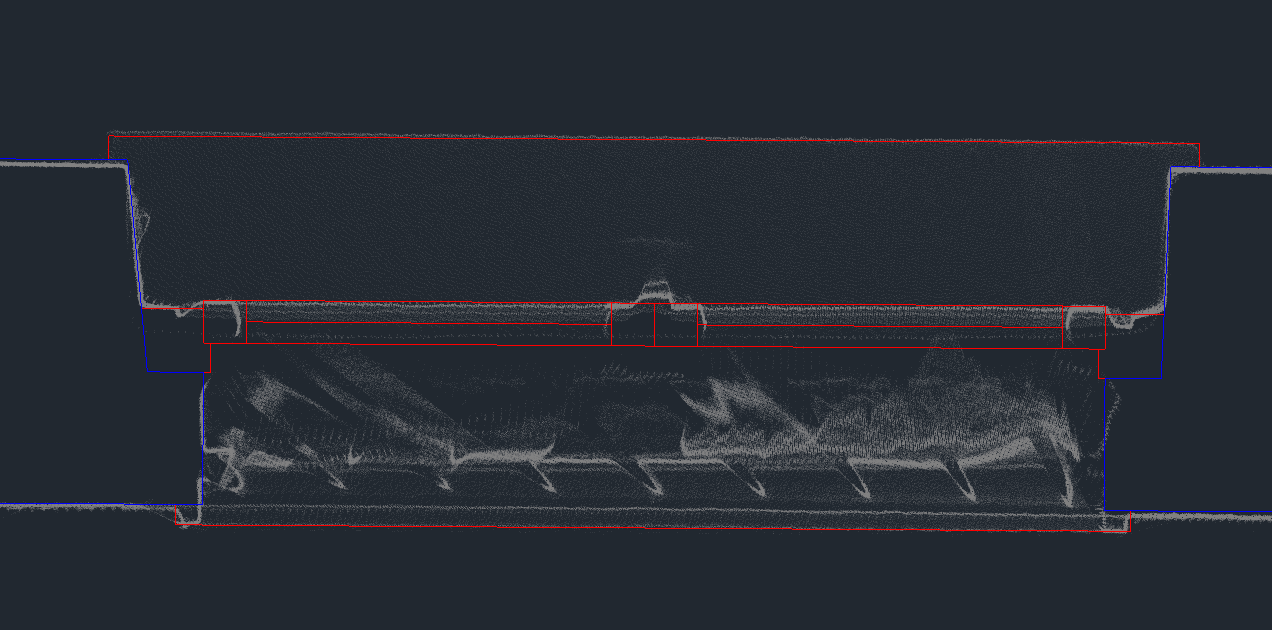

Risultato di un inserimento in modalità Complessa: le linee rosse rappresentano il serramento (layer Serramenti), le linee blu il muro (layer 0.4). Il taglio del muro e tutte le componenti costruttive sono stati generati automaticamente.

Video tutorial

Inserimento Porte CPP

Inserisce porte interne nei muri tracciati con due click. Taglia il muro nell'apertura, disegna le linee di chiusura laterali e posiziona opzionalmente il blocco dinamico della porta, adattandolo automaticamente alla larghezza e allo spessore rilevati.

A cosa serve

Analogamente a CPF per le finestre, il comando CPP gestisce l'inserimento delle aperture di porta all'interno dei muri già disegnati. La differenza fondamentale è la presenza del blocco dinamico parametrico che rappresenta l'anta della porta con il suo arco di apertura.

La finestra di configurazione

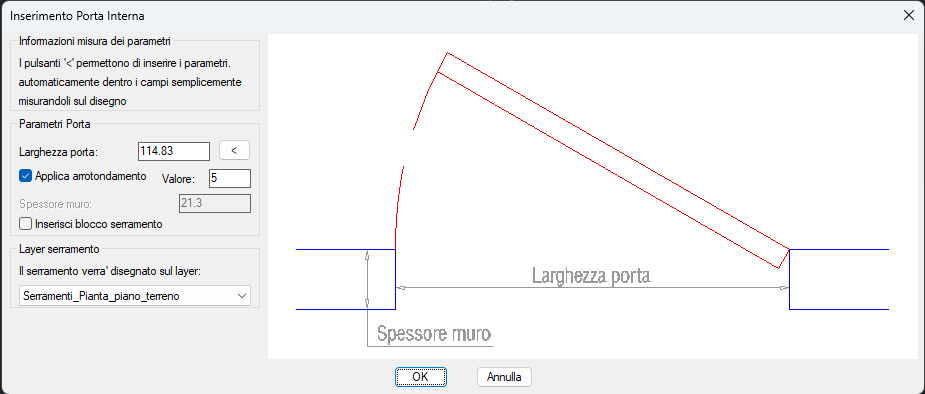

La finestra di configurazione porta: larghezza (rilevata automaticamente dai click), arrotondamento opzionale, spessore muro (rilevato automaticamente) e scelta del layer serramento.

I parametri disponibili sono:

• Larghezza porta: rilevata automaticamente dalla distanza tra il primo e il secondo click. Modificabile manualmente. Il pulsante < permette di rimisurare sul disegno.
• Applica arrotondamento: se attivo, arrotonda la larghezza al multiplo del valore specificato (es. 5 cm). Utile per standardizzare le misure dei vani porta.
• Spessore muro: rilevato automaticamente. Campo di sola lettura.
• Inserisci blocco serramento: se attivo, dopo il taglio del muro viene inserito il blocco dinamico della porta posizionato e dimensionato automaticamente.
• Layer serramento: layer di destinazione per il blocco porta e le linee di chiusura.

Il blocco dinamico della porta

Se l'opzione "Inserisci blocco serramento" è attiva, il comando inserisce automaticamente il blocco PortaInterna_CpPorte_OCG, che include l'anta e lo spigolo di apertura. Il blocco viene:

• Posizionato esattamente sull'apertura, allineato al muro
• Scalato alla larghezza dell'apertura rilevata
• Adattato allo spessore del muro

Una volta inserito, il blocco è un blocco dinamico parametrico: selezionandolo appaiono i grip blu che permettono di modificare interattivamente il senso di apertura (destra/sinistra, interno/esterno) semplicemente cliccando le frecce di controllo, senza rieseguire il comando.

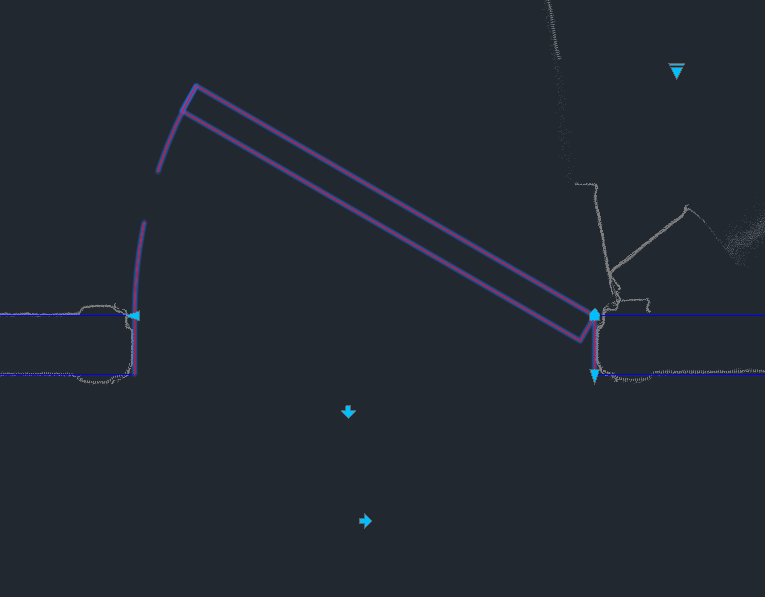

Il blocco dinamico della porta inserito nel muro. I grip blu (frecce triangolari) permettono di modificare il senso di apertura con un semplice click, senza rieseguire il comando.

Flusso operativo: due click

A differenza di CPF, il comando CPP richiede soltanto due click all'interno del muro. Il comando rileva automaticamente le linee del muro più vicine a ciascun click, calcola lo spessore del muro, determina l'orientamento e il verso dell'apertura. Tutto il resto — taglio, chiusura laterale, inserimento del blocco — avviene senza ulteriori interventi dell'operatore.

1. Digitare CPP o cliccare Inserimento Porte nella Dashboard.
2. Cliccare il primo punto all'interno del muro, in corrispondenza di un bordo dell'apertura.
3. Cliccare il secondo punto all'interno del muro, in corrispondenza dell'altro bordo dell'apertura. La distanza tra i due click definisce la larghezza del vano porta.
4. Se lo si desidera, aprire la finestra di configurazione. Impostare i parametri (larghezza, arrotondamento, layer) e cliccare OK.
5. Il comando rileva automaticamente le linee del muro, calcola lo spessore, taglia le linee del muro nell'apertura, disegna le linee di chiusura laterali e inserisce il blocco porta (se l'opzione è attiva).

Video tutorial

Blocchi di Controllo CPB

Copia il disegno di una vista su una vista di destinazione diversa, ruotandolo geometricamente nell'orientamento corretto. Strumento fondamentale per verificare l'allineamento verticale tra piante, sezioni e prospetti durante il lavoro.

A cosa serve

Nel rilievo architettonico, piante e sezioni devono essere geometricamente coerenti: un muro in pianta deve corrispondere esattamente alla parete nella sezione, e la quota del davanzale in sezione deve coincidere con il bordo della finestra in pianta. Verificare questa coerenza richiede di confrontare oggetti che si trovano su viste diverse, orientate in direzioni diverse.

Il comando CPB risolve questo problema creando un blocco di controllo: una copia di tutti gli oggetti della vista di partenza, riposizionata nella vista di destinazione con la rotazione geometrica corretta. Il blocco è inserito nella vista target come elemento sovrapposto: se linee e spigoli del blocco coincidono con il disegno della vista target, l'allineamento è corretto. Se ci sono scostamenti, si individua immediatamente dove e di quanto.

Nome e aggiornamento del blocco

Ogni blocco di controllo viene nominato automaticamente con il formato: DraftCP_Ctrl_NomePartenza-NomeDestinazione (es. DraftCP_Ctrl_01.Pianta_piano_terreno-03.Sezione_A-A'). Il nome è univoco per ogni coppia di viste.

Se il blocco per quella coppia esiste già nel disegno (perché il comando era stato eseguito in precedenza), richiamare CPB con le stesse viste aggiorna automaticamente il blocco con le modifiche apportate nel frattempo alla vista di partenza. Non occorre eliminare il vecchio blocco prima di rieseguire.

Cosa viene copiato e cosa no

I layer degli oggetti all'interno del blocco vengono automaticamente convertiti dal suffisso della vista di partenza a quello della vista di destinazione. Ad esempio, un oggetto su 0.4_01.Pianta_piano_terreno diventa 0.4_03.Sezione_A-A' nel blocco di controllo inserito sulla sezione. Questo fa sì che il blocco rispetti la visibilità e i colori della vista di destinazione.

Come avviare il comando

Digitare CPB oppure cliccare Blocchi di Controllo nella Dashboard. Si apre la finestra di configurazione:

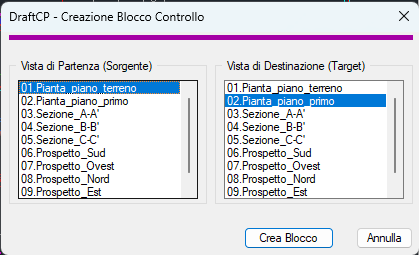

La finestra con le due liste: a sinistra la Vista di Partenza (sorgente), a destra la Vista di Destinazione (target). Nell'esempio, la pianta del piano terreno verrà copiata sulla pianta del piano primo.

Flusso operativo

1. Digitare CPB o cliccare Blocchi di Controllo nella Dashboard.
2. Nella lista di sinistra (Vista di Partenza), selezionare la vista da copiare.
3. Nella lista di destra (Vista di Destinazione), selezionare la vista su cui incollare il blocco.
4. Cliccare "Crea Blocco".
5. Il blocco viene creato, inserito nella vista di destinazione con la rotazione geometrica corretta e quella vista viene resa corrente automaticamente.

Video tutorial

Eliminazione Viste DELV

Rimuove una vista dal progetto in modo sicuro e completo, eliminando tutti gli oggetti ad essa associati, i layer, l'UCS e il blocco linea di sezione. Le viste rimanenti vengono rinumerate automaticamente per mantenere la sequenza coerente.

A cosa serve

Eliminare manualmente una vista da AutoCAD richiederebbe di cancellare a mano decine di layer, l'UCS, il filtro gruppo e tutti gli oggetti grafici — con il rischio di lasciare residui che compromettono il funzionamento dei comandi successivi. Il comando DELV esegue questa pulizia in modo atomico e verificato.

Cosa viene eseguito automaticamente:

• Gli oggetti grafici nei layer della vista vengono spostati in una definizione di blocco denominata ViewDelete_yymoddhhmmss_NomeVista (es. ViewDelete_260701143022_Sezione_A-A'). Il blocco è sempre accessibile dall'Editor di Blocchi di AutoCAD e conserva tutto il disegno della vista eliminata a scopo di recupero o consultazione.
• I layer della vista vengono rinominati togliendo il suffisso del nome (es. 0.4_Sezione_A-A' diventa 0.4). Non vengono eliminati: i layer "puliti" restano disponibili nel disegno.
• Il filtro gruppo layer associato alla vista viene rimosso.
• L'UCS associato (es. 03.Sezione_A-A') viene eliminato.
• Il blocco linea di sezione sulla pianta (se presente) viene eliminato.
• La voce nella tabella viste di AutoCAD viene eliminata.

Come avviare il comando

Digitare DELV oppure cliccare Eliminazione Viste nella Dashboard. Si apre la finestra di selezione:

La finestra di selezione mostra tutte le viste presenti nel progetto. Selezionare quella da eliminare e cliccare "Elimina Vista".

Flusso operativo

1. Digitare DELV o cliccare Eliminazione Viste nella Dashboard.
2. Selezionare dalla lista la vista da eliminare (un click sul nome la evidenzia).
3. Cliccare il pulsante "Elimina Vista".
4. Nella finestra di conferma, cliccare "Sì" per procedere oppure "No" per annullare.

La finestra di conferma: il nome della vista viene mostrato nel messaggio per evitare eliminazioni accidentali.

Video tutorial

Visibilità Nuvola di Punti B

Accende e spegne istantaneamente la nuvola di punti con un solo tasto. Il comando più rapido dell'applicazione: nessuna finestra, nessuna selezione, nessuna conferma richiesta.

A cosa serve

La nuvola di punti è l'elemento di riferimento fondamentale per il rilievo, ma la sua presenza rallenta la visualizzazione grafica e può rendere difficile leggere il disegno in avanzamento. È prassi comune alternarla continuamente: accesa per tracciare, spenta per verificare il disegno.

Oltre ad accendere/spegnere la visibilità, il comando svolge una seconda funzione di verifica: controlla che la nuvola di punti sia assegnata al layer corretto (CloudWorx Use (Do not change)). Se non lo è, la sposta automaticamente sul layer giusto. Questo è pensato in particolare per chi lavora con il plugin Leica CloudWorx, dove può capitare inavvertitamente di spostare la nuvola su un layer sbagliato.

Come funziona

Digitare B e premere Invio (o Spazio). Il comando si esegue immediatamente: se la nuvola era visibile la spegne, se era spenta la riaccende.

La riga di comando mostra un messaggio che conferma l'operazione eseguita.

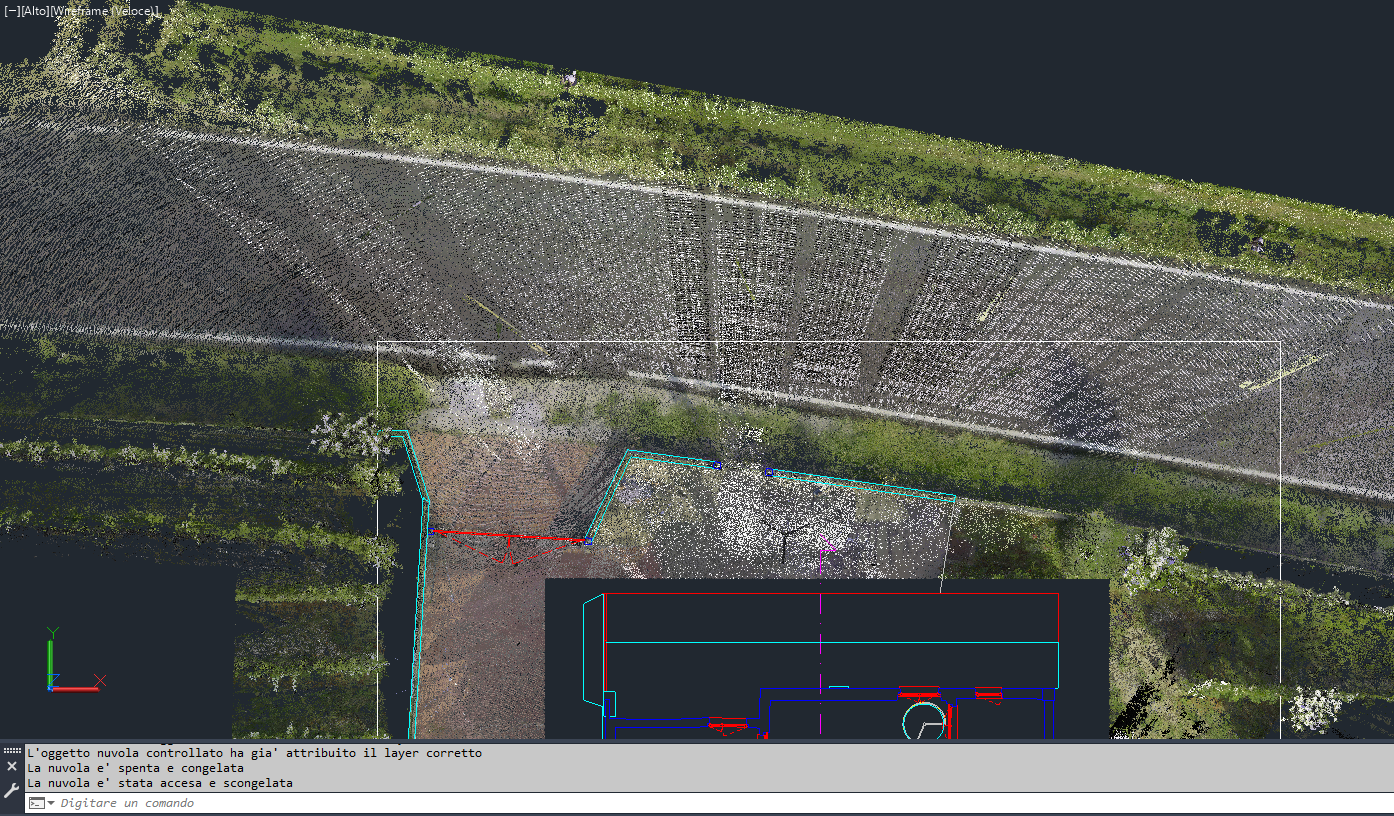

Nuvola di punti visibile: i punti colorati mostrano la geometria dell'edificio rilevato, usata come riferimento per il tracciamento

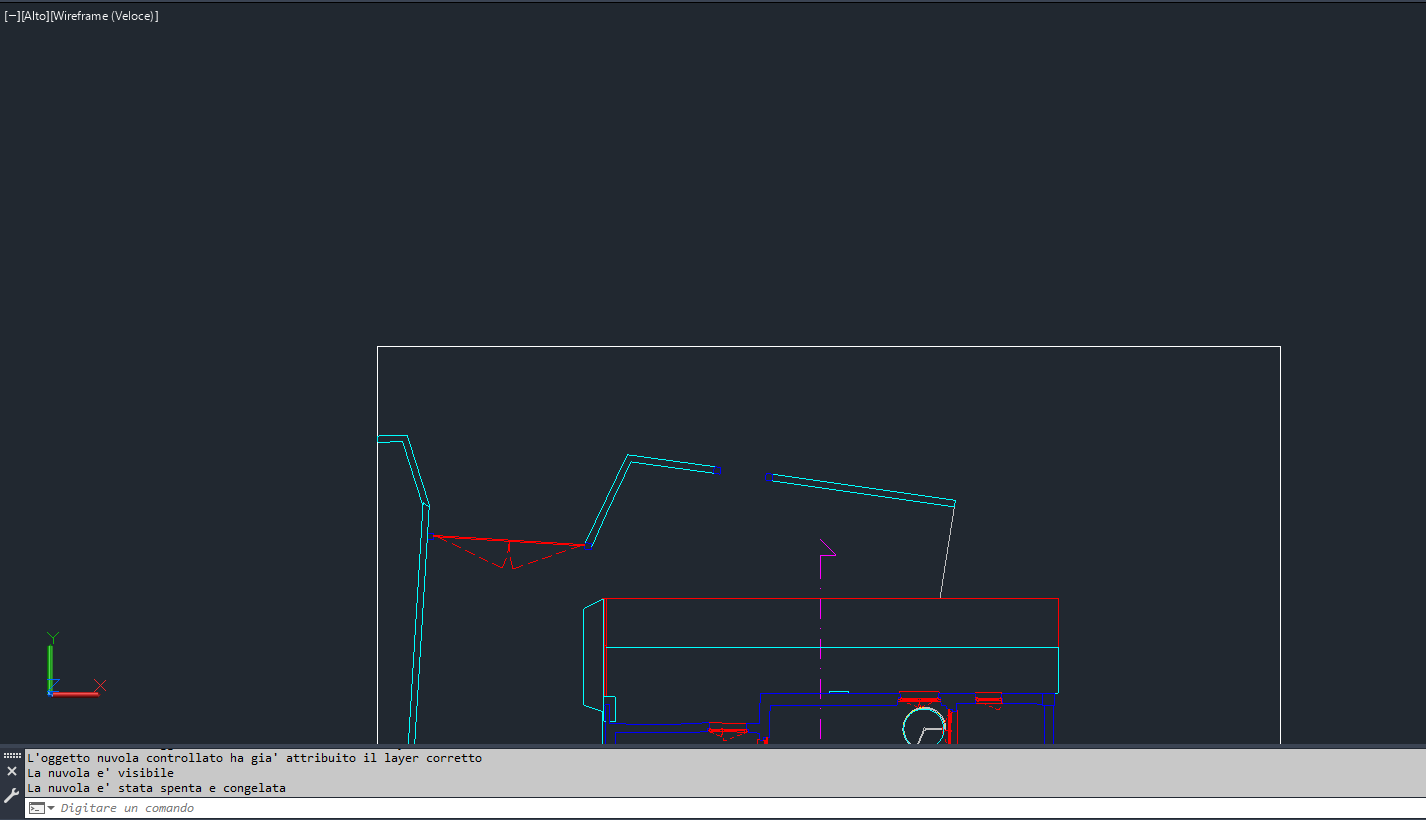

Nuvola spenta: il disegno CAD è perfettamente leggibile senza la sovrapposizione dei punti. La riga di comando conferma: "La nuvola è stata spenta e congelata"

Messaggi della riga di comando

Esportazione Finale CPE

Raccoglie automaticamente tutti gli oggetti di tutte le viste, li dispone in un layout bidimensionale ordinato su una "tavola virtuale" e li salva in un nuovo file DWG pulito, pronto per la consegna. Il disegno originale rimane intatto.

A cosa serve

Il file DWG di lavoro usato durante il rilievo ha una struttura complessa: decine di layer con suffissi di vista, UCS multipli, blocchi di controllo, la nuvola di punti collegata. Non è un elaborato consegnabile al committente. Il comando CPE estrae da questo file solo gli oggetti utili, li riorganizza in una tavola standard e genera un file DWG separato, con layer puliti e generici, adatto alla consegna.

Il file originale non viene mai modificato: l'esportazione lavora interamente in memoria (protetta da un blocco UNDO) e salva il risultato con _WBLOCK in un nuovo file. Al termine, il disegno corrente viene ripristinato automaticamente tramite UNDO.

Come avviare il comando

Digitare CPE oppure cliccare Esportazione Finale nella Dashboard. Il comando non apre finestre di dialogo: inizia immediatamente l'elaborazione e notifica il progresso nella riga di comando.

Il box Stato Viste nella Dashboard prima dell'esportazione: le viste con [ OK ] saranno incluse, quelle con [ VUOTA ] escluse.

Il layout di esportazione

Gli oggetti delle viste vengono disposti su una tavola virtuale bidimensionale in due righe:

• Riga superiore — Piante (viste orizzontali): disposte affiancate orizzontalmente con una distanza di 20 metri tra l'una e l'altra, nell'ordine numerico originale.
• Riga inferiore — Sezioni e Prospetti (viste verticali): disposte anch'esse affiancate con una distanza di 10 metri tra ciascuna, a 30 metri sotto la riga delle piante.

Su ogni vista esportata vengono aggiunti automaticamente:

• Un testo con il nome della vista posizionato in alto a sinistra
• Un punto sull'origine degli assi (layer Riferimenti, colore 40) per facilitare il posizionamento in altri disegni

L'intera composizione è racchiusa in un cartiglio rettangolare (layer Cartiglio) con il nome del file DWG originale come etichetta.

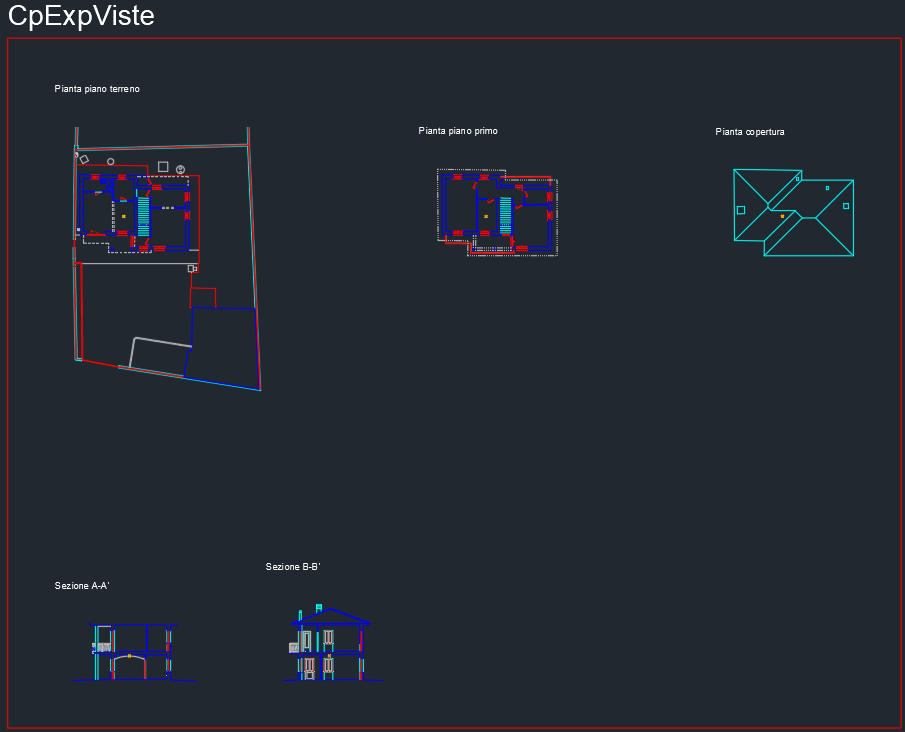

Il risultato dell'esportazione: 3 piante nella riga superiore e 2 sezioni in quella inferiore, ciascuna con il nome in alto a sinistra. Il rettangolo rosso è il cartiglio che delimita la tavola.

Pulizia e unificazione dei layer

Nel file esportato, i layer vengono rinominati togliendo il suffisso della vista: 0.4_01.Pianta_piano_terreno diventa semplicemente 0.4, 0.3_03.Sezione_A-A' diventa 0.3, e così via. Il risultato è un disegno con layer standard e puliti, indipendente dalla struttura interna del file di lavoro.

Gli oggetti che non appartengono alle viste — blocchi di controllo (DraftCP_Ctrl_…), la nuvola di punti, e i blocchi delle viste eliminate (ViewDelete_…) — vengono automaticamente esclusi dall'esportazione.

Nome e percorso del file esportato

Il file viene salvato nella stessa cartella del disegno originale con il nome nel formato:

NomeFileOriginale_exp_YYMODDHHMMSS.dwg

Il timestamp garantisce che ogni esportazione generi un file con nome univoco, senza sovrascrivere le versioni precedenti. Ad esempio: RilievoVilla_exp_260702140530.dwg

Video tutorial

Domande Frequenti e Risoluzione Problemi

Raccolta delle domande più comuni e dei problemi riscontrati durante l'uso di DraftCP, con le relative soluzioni.

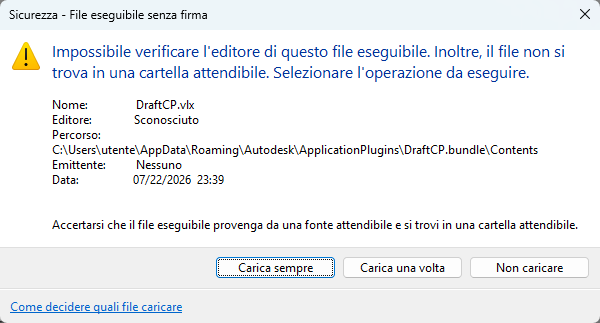

Problemi di avvio e licenza

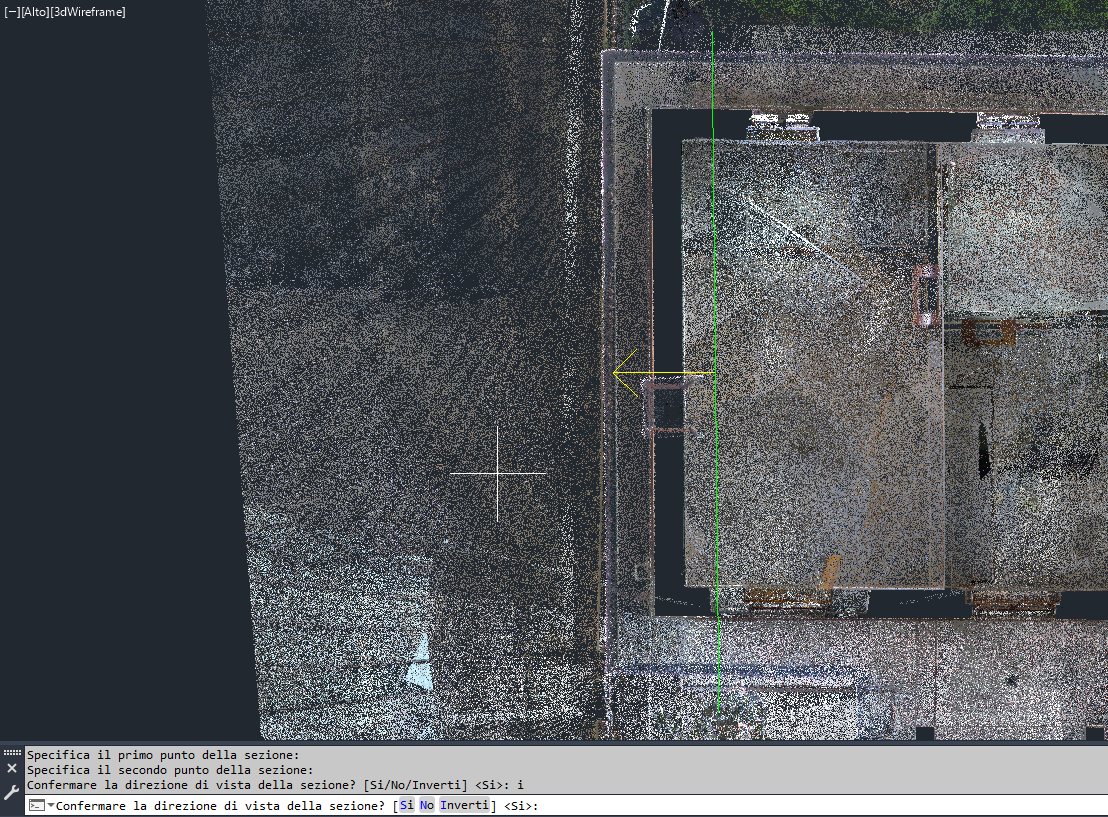

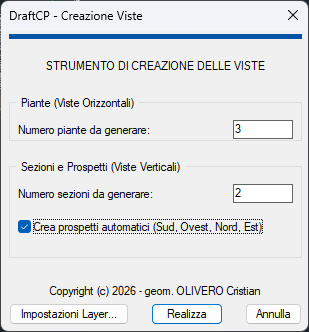

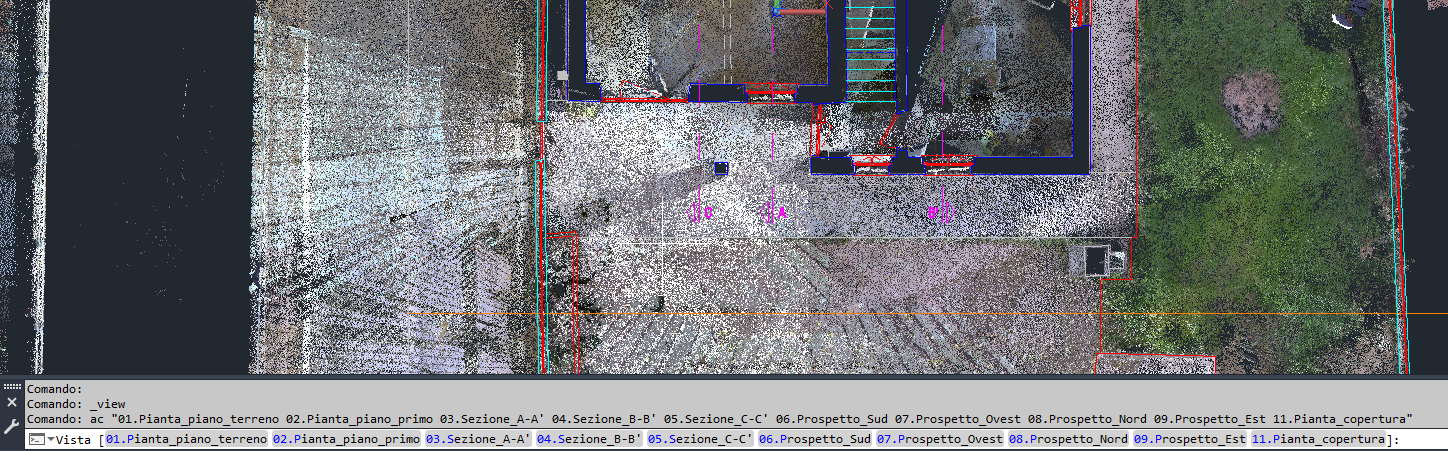

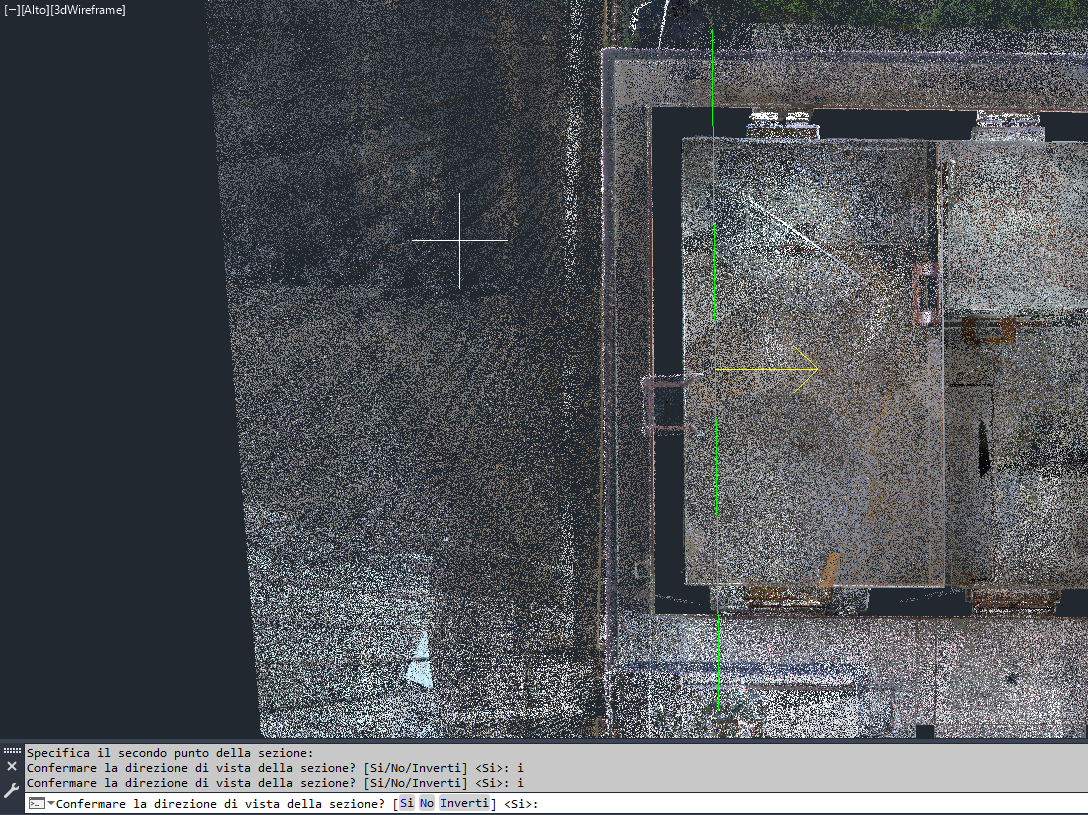

Problemi con le viste

Problemi con il tracciamento dei muri

Problemi con l'esportazione

Riferimenti Tecnici

Riepilogo di tutti i comandi, la struttura dei layer, le variabili globali persistenti e i file del pacchetto DraftCP.

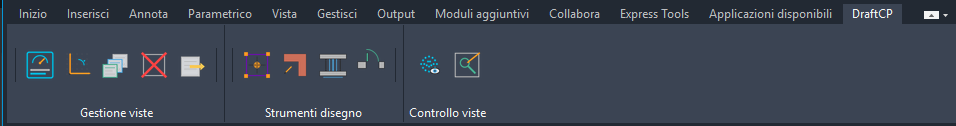

Elenco comandi

Struttura dei layer

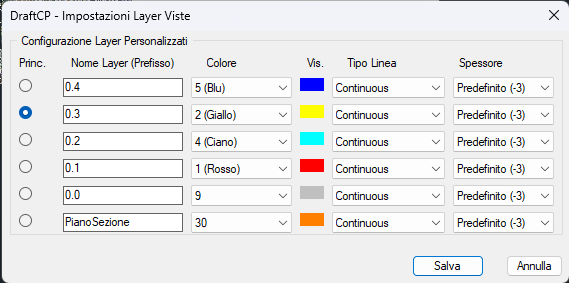

DraftCP usa una convenzione di nominazione dei layer basata su prefisso di tipo e suffisso di vista:

PrefissoTipo_NumeroVista.NomeVista

Variabili globali principali

I parametri configurati dall'utente vengono salvati nel Registro di Windows sotto la chiave HKCU\Software\DraftCP_OCG e sono mantenuti tra una sessione e l'altra:

Requisiti di sistema
